Маршрут

Маршрут представляет собой настраиваемый процесс транспортировки сообщений в бизнес-процессах.

Окно маршрута содержит следующие элементы:

  • Вкладка Основные

  • Вкладка Схема

  • Кнопка Проверить маршрут

../../../_images/image181_route.png

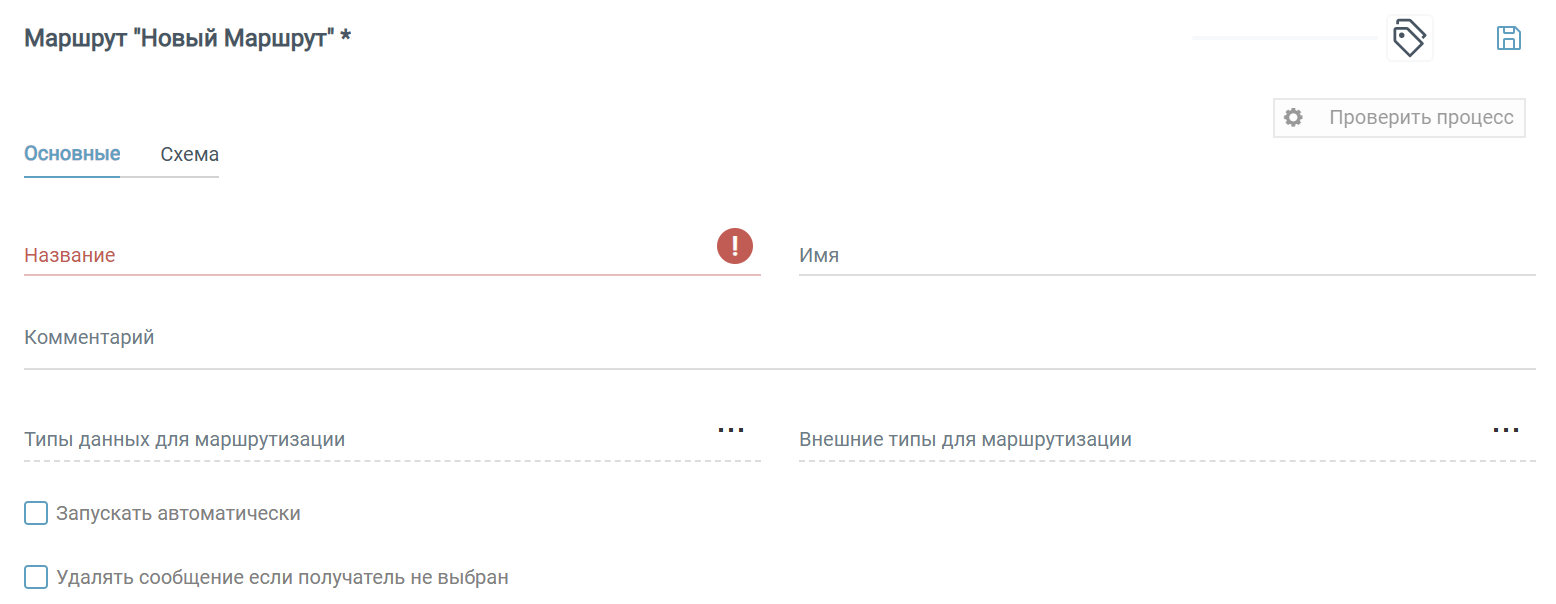

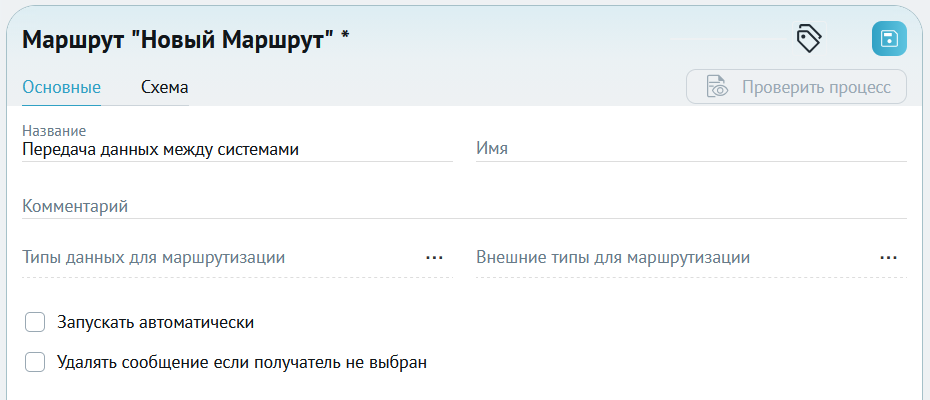

Вкладка Основные содержит следующие поля:

  • Название: название маршрута, обязательно для заполнения.

  • Имя: имя маршрут, необязательно для заполнения.

  • Комментарий: описание маршрут, необязательно для заполнения.

Меню Типы данных для маршрутизации и Внешние типы для маршрутизации открывают соответствующие всплывающие окна для выбора типов.

При установленном флажке Запускать автоматически на выходе из определения функции система производит подбор функций в автоматическом режиме на основании признака Запускать автоматически и выбирает тип данных, который будет ассоциирован с типом, полученным в InitMessage. Если типы совпадают - бизнес-процесс запускается.

Вкладка Схема представляет собой графический конфигуратор для создания схемы обработки данных.

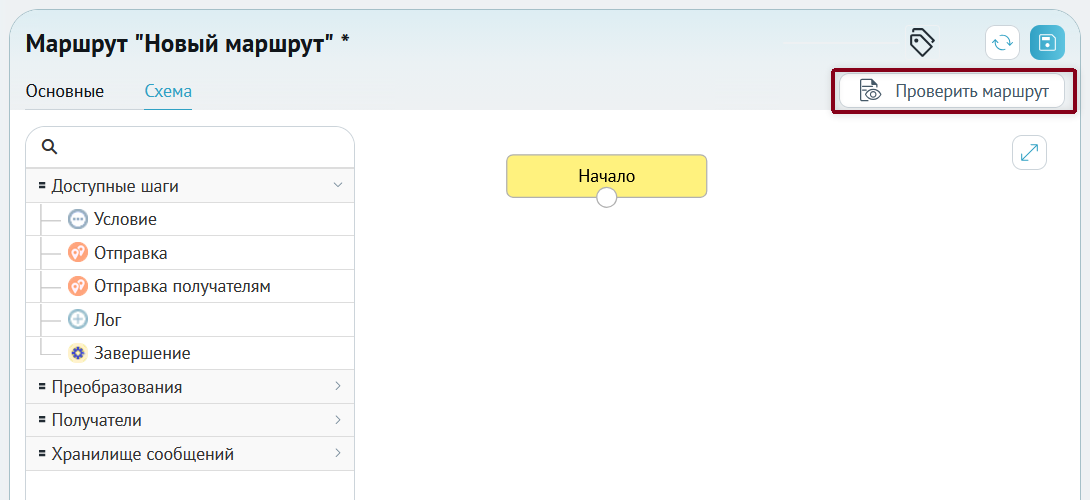

Кнопка Проверить маршрут предназначена для запуска механизма проверки конфигурации открытого маршрута.

../../../_images/image183_route.png

Подробное описание шагов находится в разделе Шаги процессов обработки.
