Схемы обработки
Содержание:
Для настройки логики работы с данными в Платформе доступны различные схемы обработки данных:
Бизнес-процессы, подпроцессы, маршруты, конвейеры, входящие и исходящие процессы трансформации, в которых логика работы создается схематично, и есть возможность указать правило перехода в тот или иной блок. Заранее созданные процессы можно встраивать в текущую схему процесса соответствующим шагом.
Алгоритмы, функции, входящие и исходящие алгоритмы трансформации, в которых логика работы описывается кодом.
Программные модули, которые создаются для написания простейших общеиспользуемых функций. Их можно вызывать в коде алгоритма.
Настройка схемы обработки данных заключается в заполнении основных параметров, установке переменных, создании схемы процесса или добавлении кода логики работы.

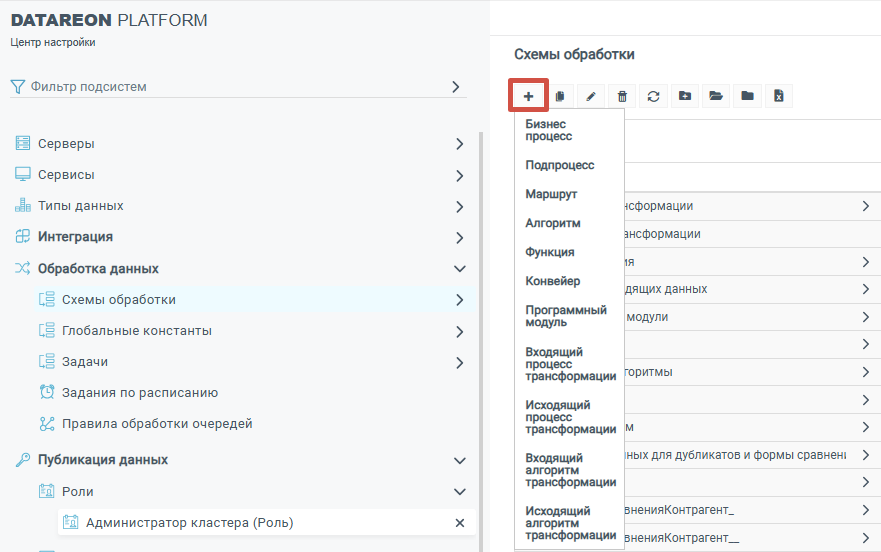

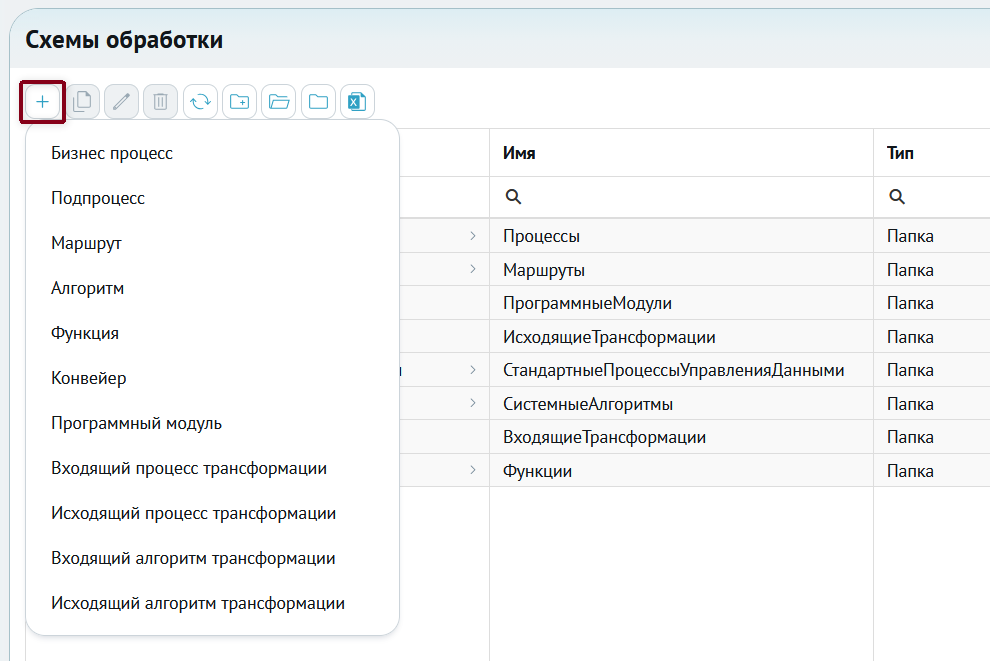

Для создания и редактирования схем обработки перейдите в меню Обработка данных → Схемы обработки. Для создания новой схемы обработки на панели кнопок нажмите на кнопку + и выберите вид создаваемой схемы.
Интерфейс
Раздел Схемы обработки содержит следующие рабочие элементы:
Панель кнопок управления:
Добавить элемент: при нажатии на кнопку открывается список элементов для добавления.
Копировать: при нажатии на кнопку копируются выбранные элементы списка.
Редактировать: при нажатии на кнопку открывается выбранный элемент списка для редактирования.
Удалить: при нажатии на кнопку выбранные элементы списка будут удалены.
Обновить: при нажатии на кнопку список элементов будет обновлен.
Добавить папку: при нажатии на кнопку откроется всплывающее окно для добавления отдельной папки элементов.
Развернуть все: при нажатии на кнопку все папки списка элементов будут развернуты.
Свернуть все: при нажатии на кнопку все папки списка элементов будут свернуты.
Экспорт в Excel: при нажатии на кнопку список элементов будет сохранен в формате XLSX.

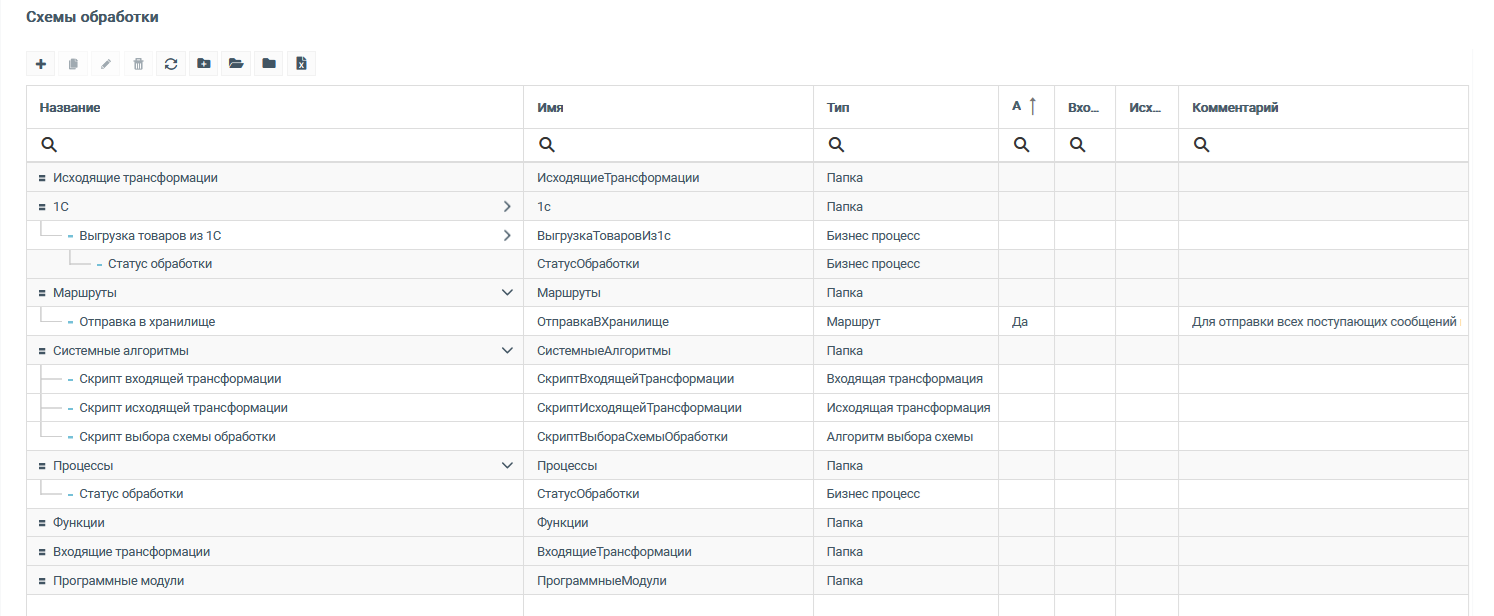

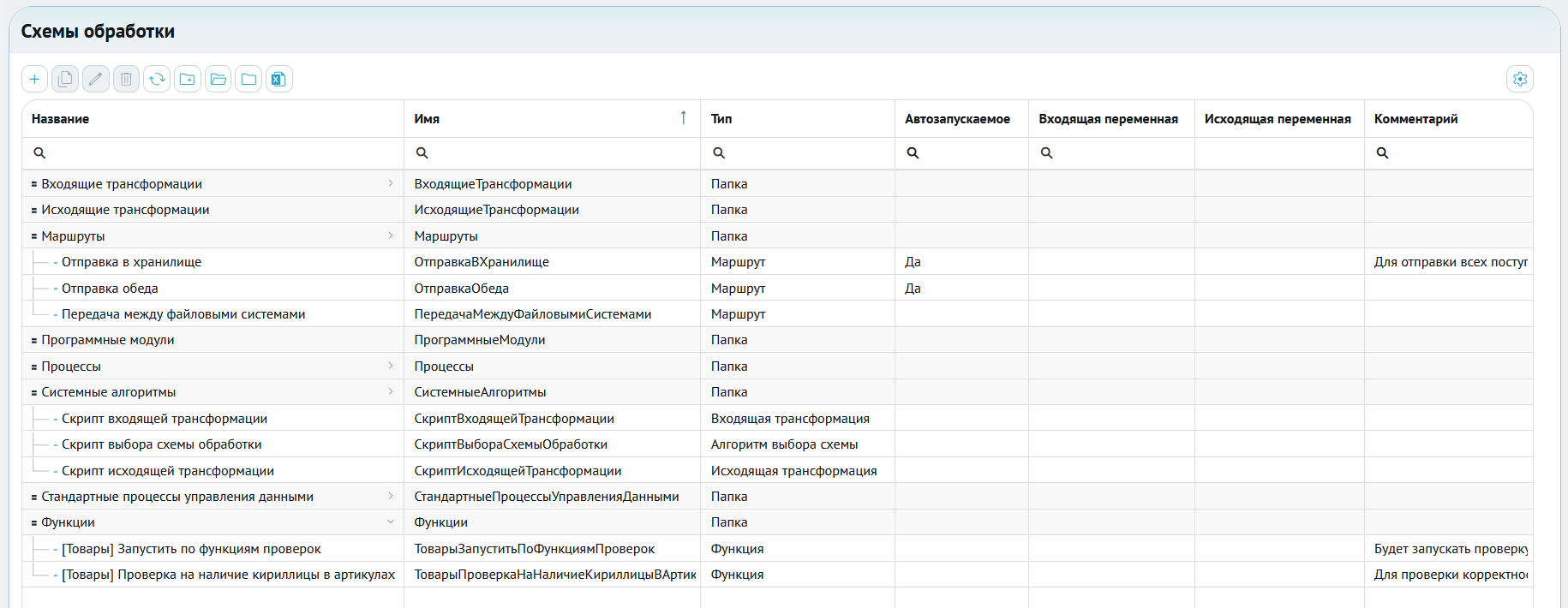

Таблица с созданными схемами обработки. Для удобства навигации схемы группируются по папкам.

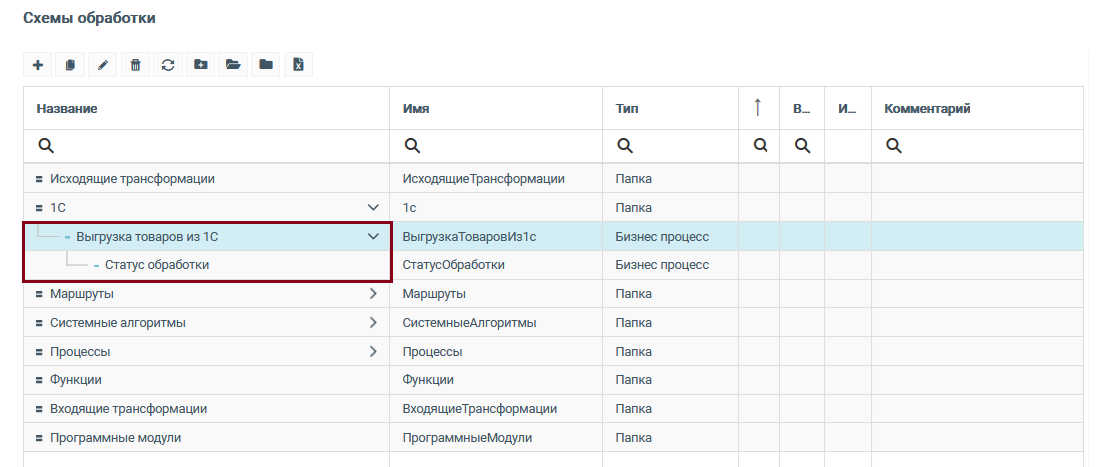

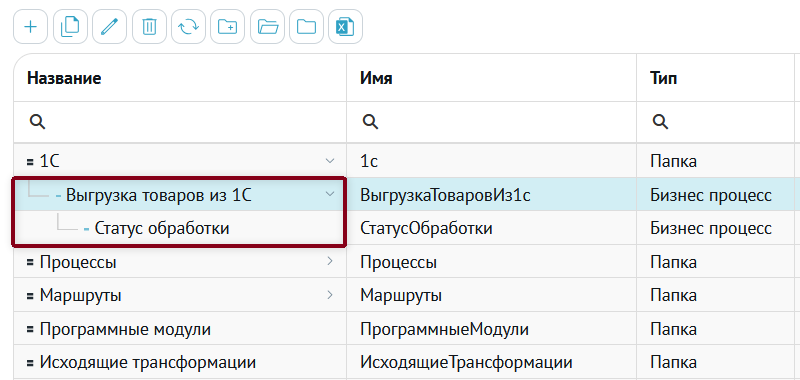

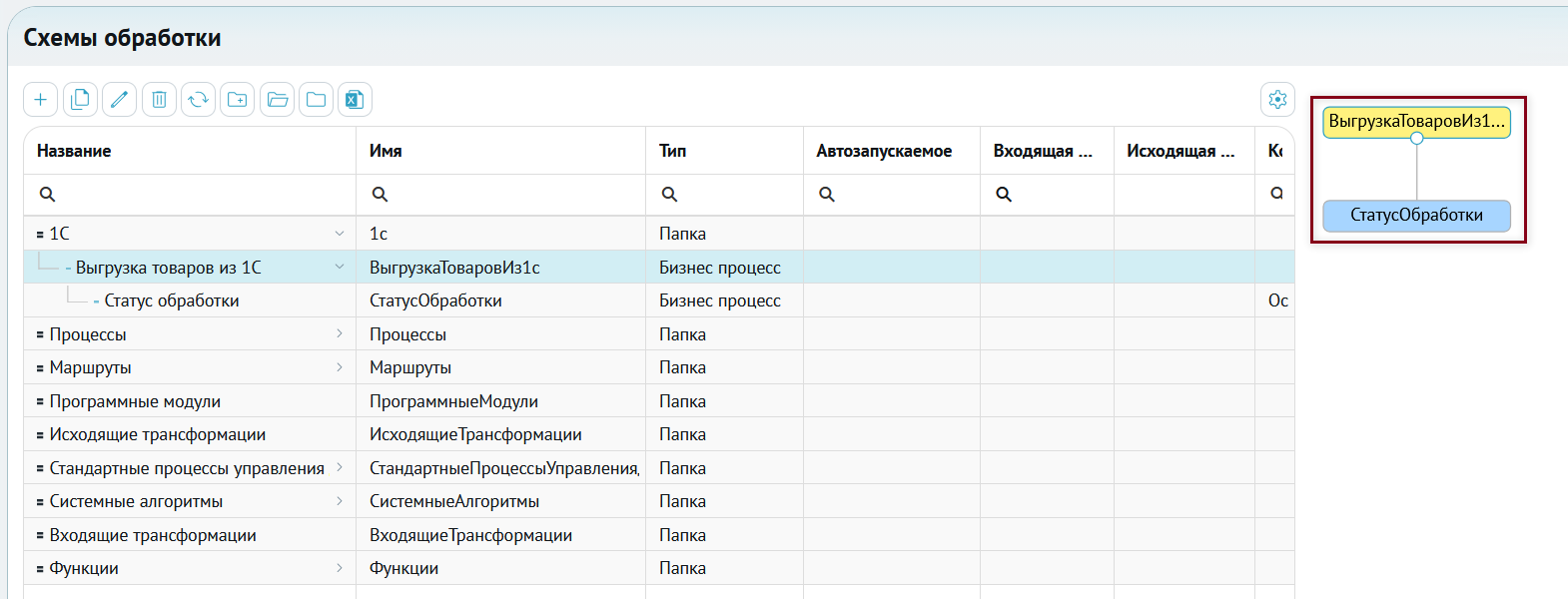

Если в созданной схеме есть вложенные схемы, то в таблице они отображаются иерархически. Например, схема бизнес-процесса «Выгрузка товаров из 1С» содержит вложенную схему «Статус обработки» – иными словами, бизнес-процесс «Статус обработки» вложен в бизнес-процесс «Выгрузка товаров из 1С»:

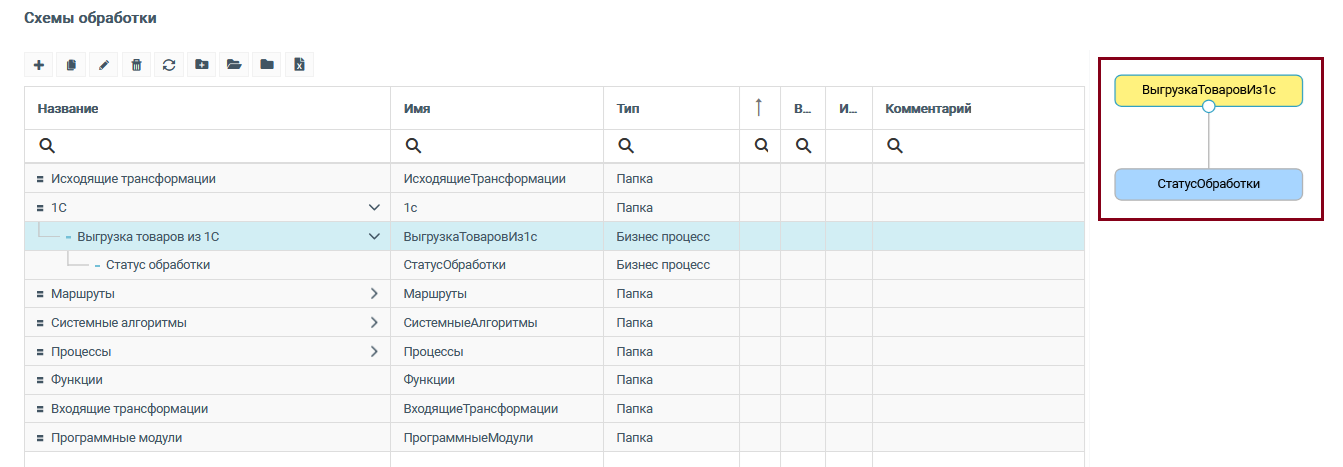

В правой части экрана отображается взаимосвязь выбранной схемы с другими схемами. Чтобы выбрать схему, нажмите на ее название в таблице левой кнопкой мыши.
Блок желтого цвета – выбранная схема, блок синего цвета – схема или схемы, на которые ссылается выбранная. Например, на фото выше выбрана схема бизнес-процесса «Выгрузка товаров из 1С», которая ссылается на схему «Статус обработки».

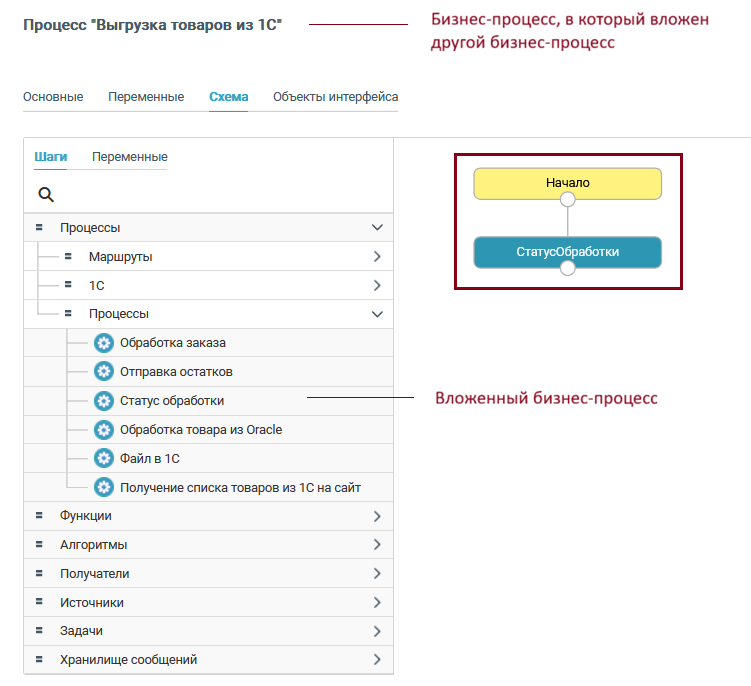

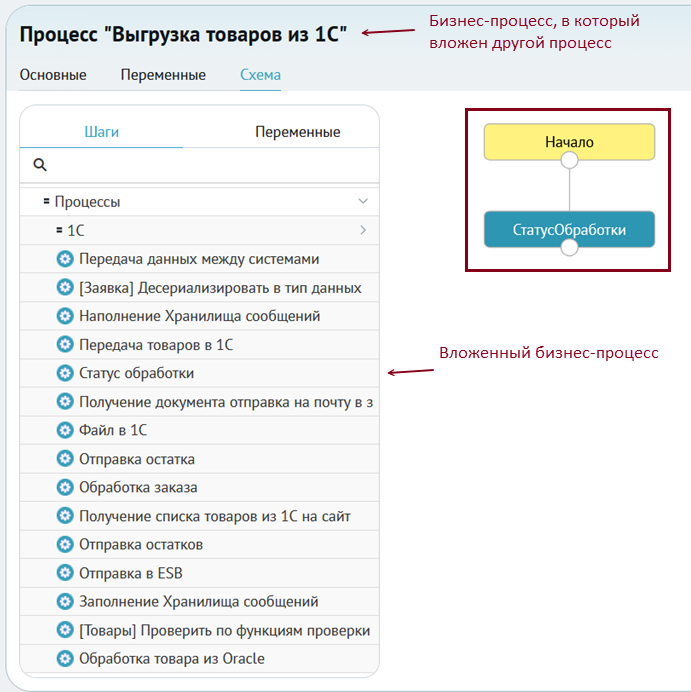

В настройках схемы вложенность одного бизнес-процесса в другой выглядит так:
