ESB

Коннектор ESB позволяет подключить к системе Datareon ESB.

Для создания внешней системы:

1. В ЦН перейдите в раздел Интеграция -> Внешние системы.

2. Нажмите на кнопку +. В рабочей области страницы отобразится интерфейс создания / редактирования новой внешней системы, содержащий три вкладки: Основная, Коннекторы и Обработчики:

3. На вкладке Основная заполните следующие поля:

• Имя: уникальное имя системы, обязательно для заполнения.

• Название: произвольное название системы, обязательно для заполнения.

• Комментарий: описание системы, необязательно для заполнения.

• Правило обработки очередей: идентификатор правила обработки очередей, заполняется в соответствии с требованиями системы.

• Серверы: названия серверов, заполняется в соответствии с требованиями системы.

4. Убедитесь, что флажок Включен установлен.

Примечание

По умолчанию флажок установлен. Если не предполагается вводить все необходимые данные для этой системы, флажок следует убрать и установить только по окончании ввода данных.

5. Перейдите на вкладку Коннектор.

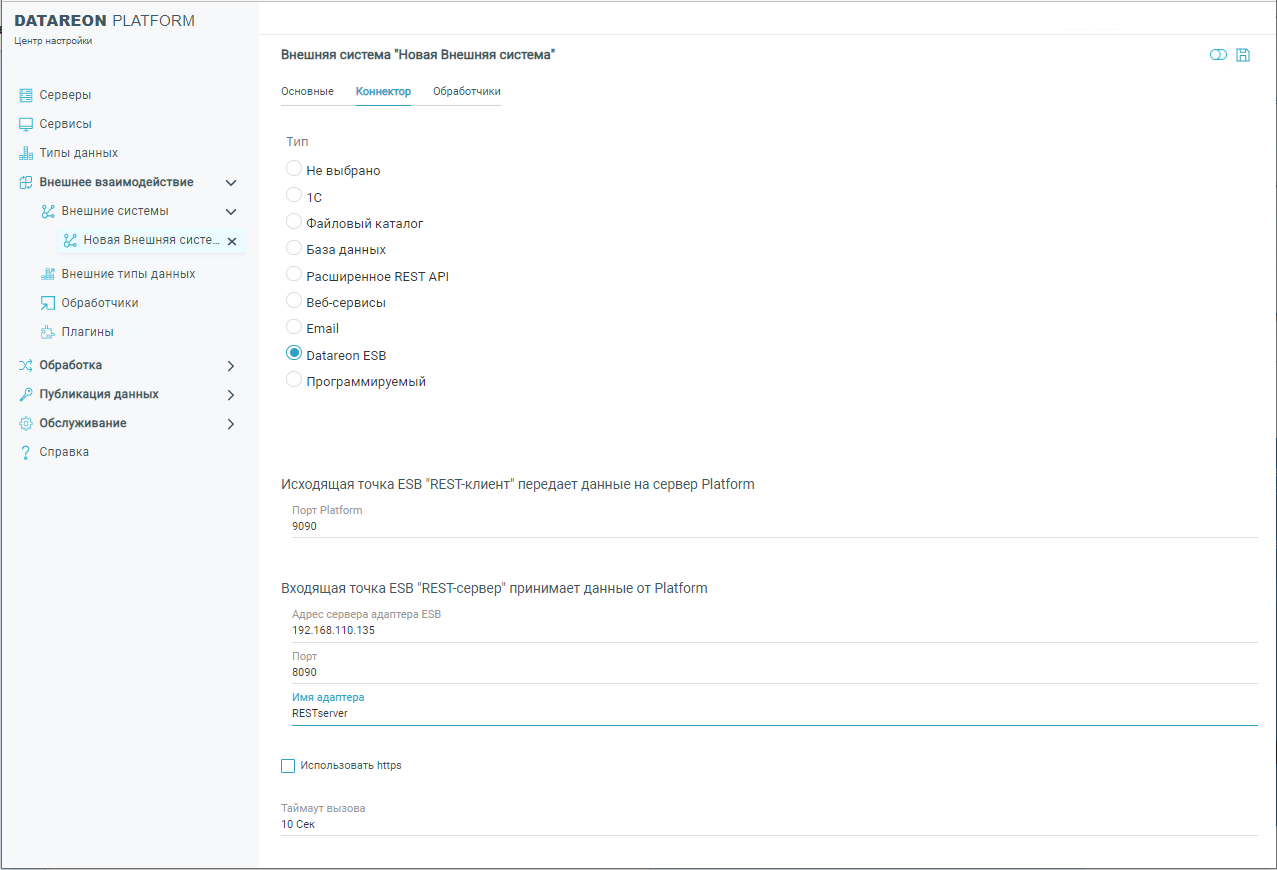

6. На вкладке Коннектор выберите тип Datareon ESB:

7. Укажите порт исходящей точки ESB «REST-клиент» для передачи данных на сервер Платформы.

8. Укажите данные входящей точки ESB «REST-клиент» для приема данных от серверв Платформы в следующих полях:

• Адоес сервера адаптера ESB

• Порт

• Имя адаптера

9. При необходимости использовать протокол HTTPS для поддержки шифрования установите флажок использовать https.

10. Установите значение Таймаут вызова (по умолчанию 60 сек.)

Дополнительная настройка работы системы производится в режиме редактора конфигурации.

Внимание

Перед переходом в режим редактора конфигурации сохраните внесенные данные!

11. В верхней правой части рабочего пространства расположены кнопки Перейти в режим редактора конфигурации и Сохранить. Нажмите на кнопку Сохранить. Введенные данные будут сохранены, и между кнопками появится кнопка Обновить, которую можно будет использовать для обновления данных:



12. Перейдите в режим редактора конфигурации, нажав на соответствующую кнопку:

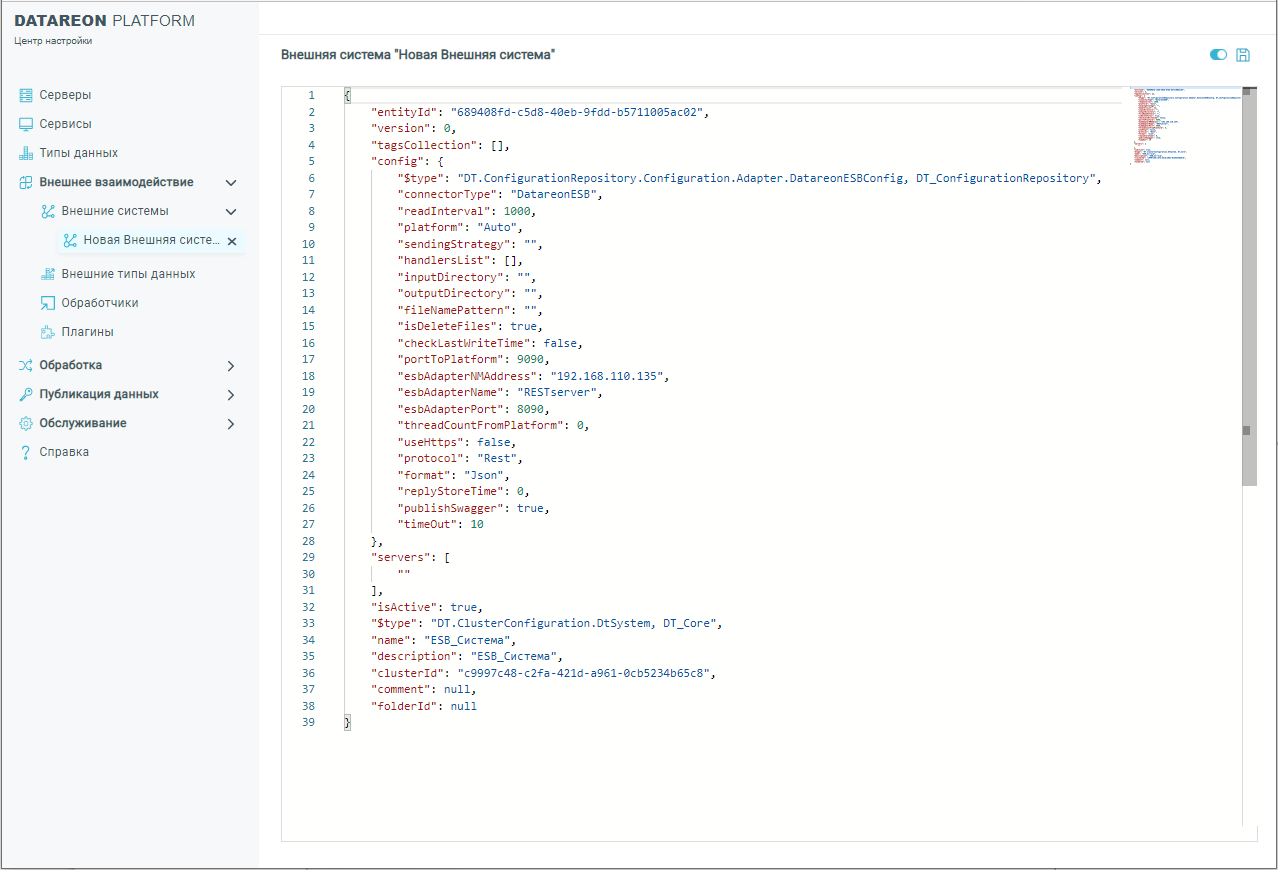

13. Откроется окно редактора конфигурации, содержащее начальную конфигурацию:

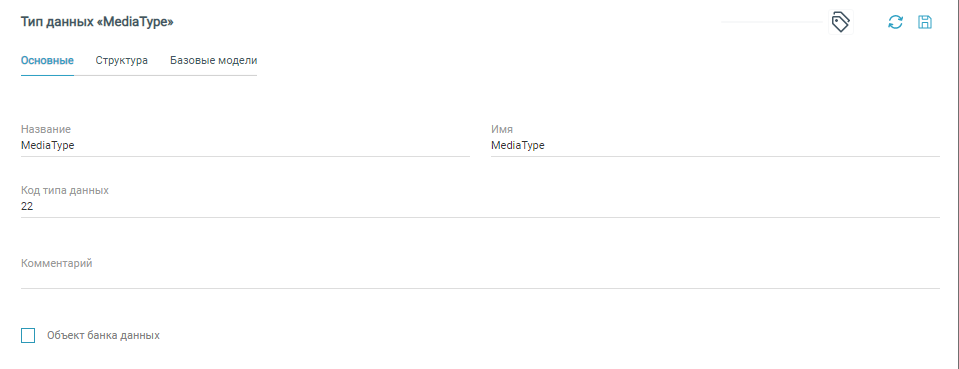

14. Создайте новый тип данных:

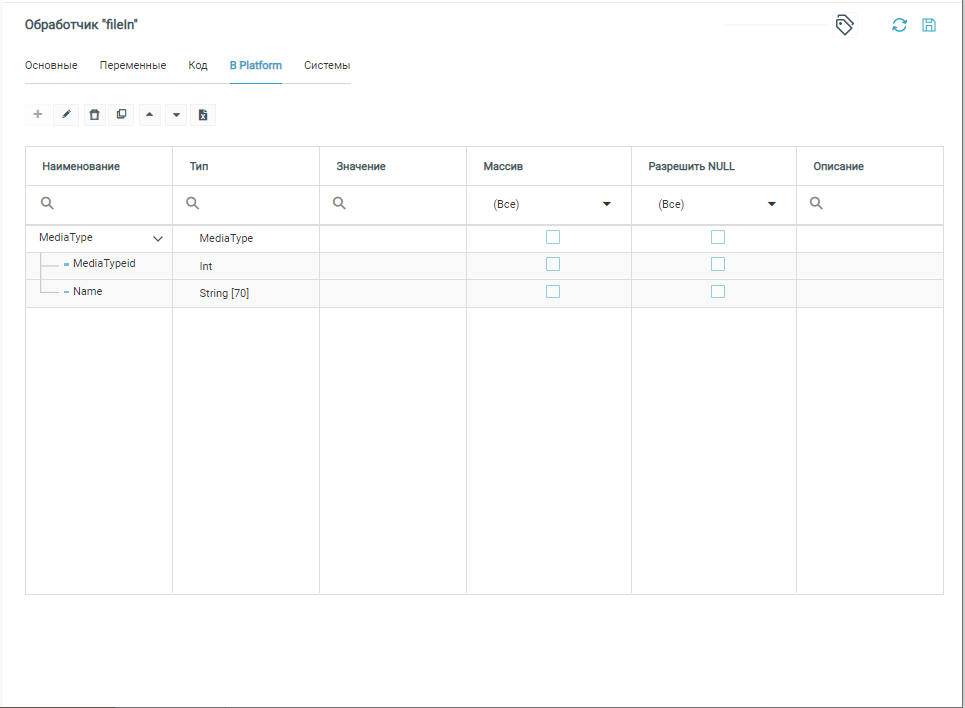

15 Создайте обработчик с созданным ранее типом данных:

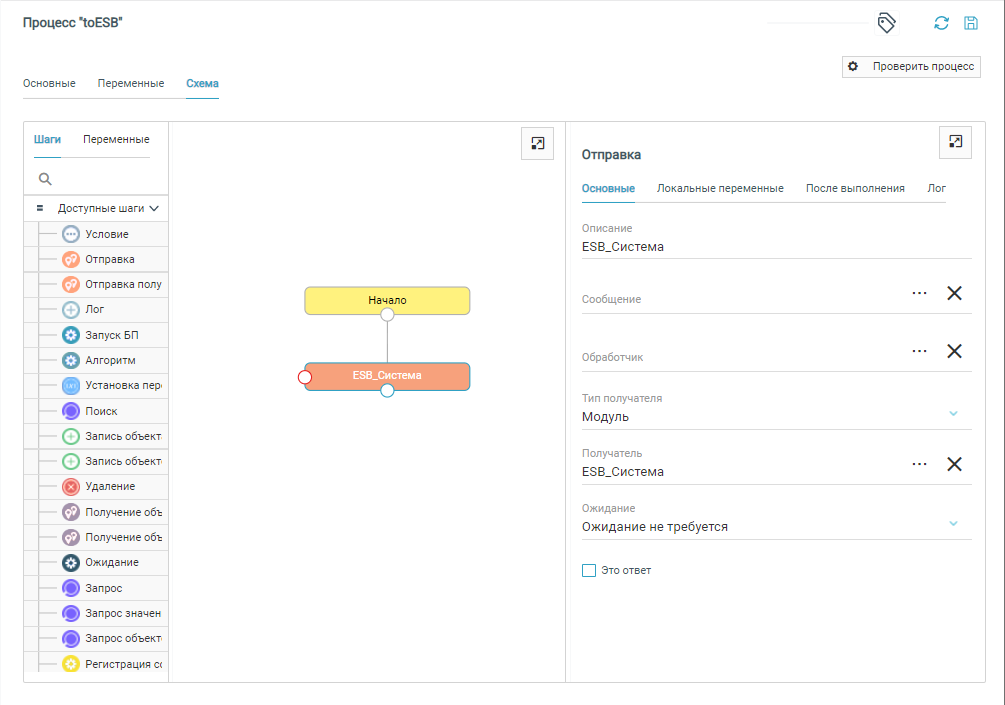

16. Создайте бизнес-процесс без обработчика, который отправляет данные в ранее созданную систему:

17 В шине создайте адаптер с наименованием, указанным при настройке Коннектора в Платформе - RESTserver. На входящей точке добавьте стандартный REST-сервер. Укажите формат сообщения: Json. На исходящей точке добавьте REST-клиент.

Настройка в Datareon ESB

Для настройки внешней системы в Datareon ESB:

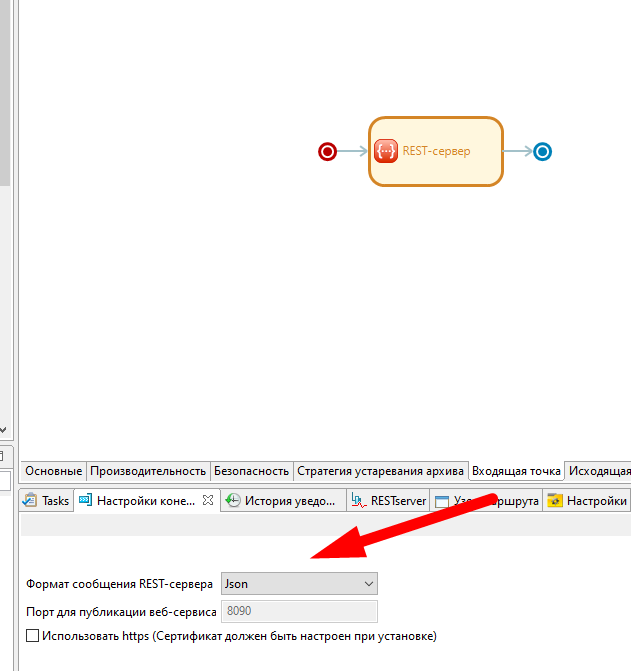

1. Создайте REST-сервер на входящей точке с именем RESTserver. Укажите формат сообщения: Json.

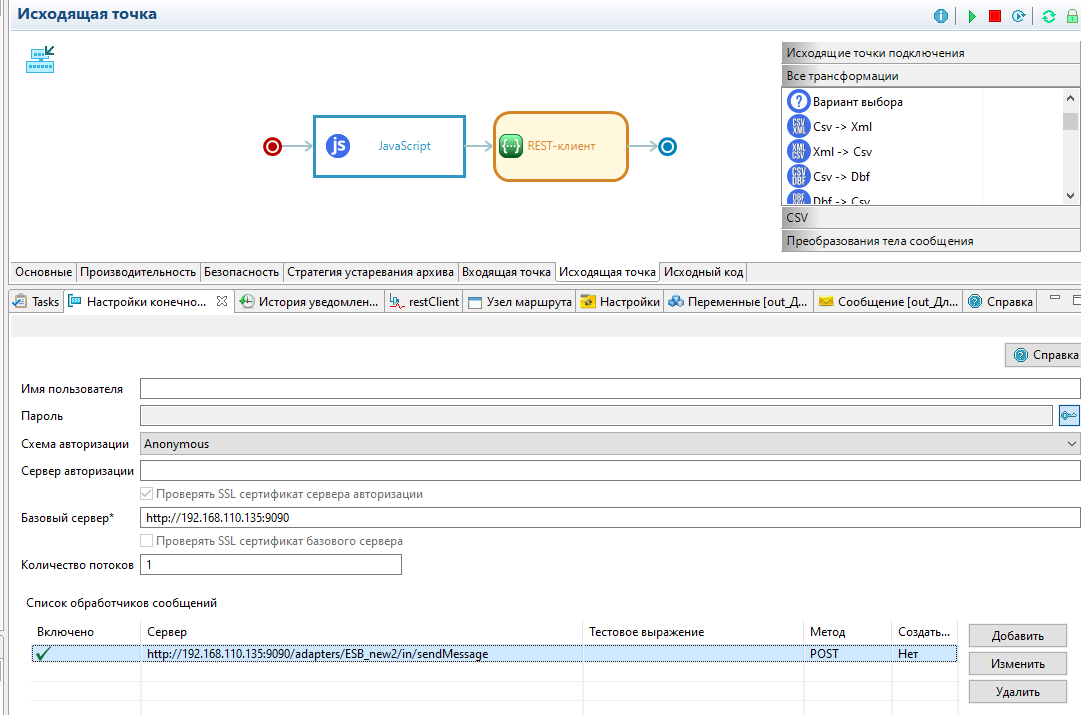

2. Создайте REST-клиент на исходящей точке, где указываем путь к Платформе - имя системы, порт:

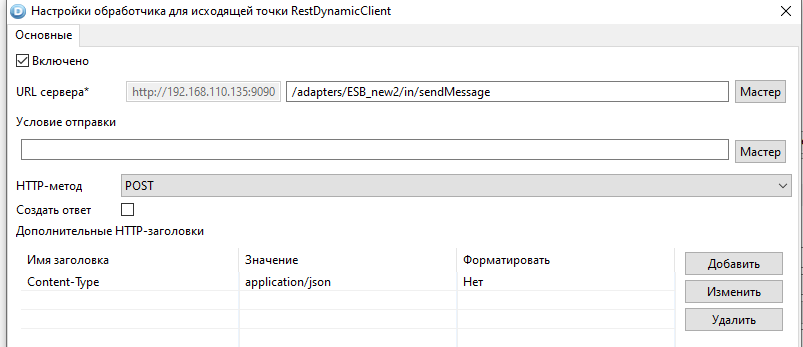

3. В методе укажите content-type в примере json:

4. Создайте трансформацию JavaScript

• Для версии Datareon ESB 2.4.10 и выше для передачи данных используется метод message.getMessageStringToPlatform().

• Для версии Datareon ESB 2.4.9 для передачи данных используется следующий текст трансформации:

  {
  var body = message.getBodyAsBase64String();
  var receivers = message.getReceivers();
  var recs = "\"" + "receivers\": [";
  receivers.forEach(function(item, i, receivers)
  96
  {
  recs +="\"" + item + "\""
  if (i != receivers.length - 1)
  recs += ",";
  });
  recs += "],";
  var properties = "\"Properties\": [";
  var props = message.getProperties();
  var i = props.size;
  for (var key of props.keys()) {
  properties += "{";
  properties += "\"Name\":\"" + key +"\",";
  properties += "\"Value\": { \"StringValues\": [\"" + message.getProperty(key) + "\"], \"Type\": 0 }"
  properties += "}";
  i--;
  if (i >0)
  properties += ",";
  }
  properties += "]";
  var newBody = "{" + "\"id\":" + "\"" + message.getId() + "\","
  +"\"body\":" + "\"" + body + "\","
  //+ "\"creationTime\":" + "\"" +message.getCreationTime() + "\","
  + "\"type\":" + "\"" + message.getType() + "\","
  + "\"classId\":" + "\"" + message.getClassId() + "\","
  + "\"source\":" + "\"" + message.getSource() + "\","
  + "\"replyTo\":" + "\"" + message.getReplyTo() + "\","
  + recs
  + properties
  +"}";
  message.setBodyFromString(newBody);
  }


Для версий шины ниже 2.4.9 нет перегрузки по свойствам сообщения в JS трансформации, поэтому из кода выше нужно закомментировать строки, связанные со свойствами. При этом передать в Платформу свойства невозможно. После отправки в Платформу / из Платформы тип данных сообщений будет определяться по его коду в Платформе и по id класса в Datareon ESB соответственно. Для это класса необходимо настроить соотвествующих маршрут.
