Домашняя страница

Домашняя страница ЦМ:

../_images/image1411.png

ЦМ:ДС выводит следующую информацию:

  • слева меню ЦМ;

  • по центру график Минимальное использование ЦП;

  • справа список работающих сервисов и систем или недавно работавших;

  • вверху и внизу над графиком представлена информация о найденных ошибках.

Графики производительности не отображаются по умолчанию.

При отсутствии ошибок и предупреждений, найденных в работающих системах, на ЦМ:ДС будет над графиком будет отображаться пустое поле. Внизу под графиком также выводится информация архива событий с ошибками. Слева по машинам, справа две таблицы: ошибки и предупреждения. Каждую из таблиц можно сворачивать или разворачивать, иcпользуя кнопку над таблицей.

На графике отображается график минимального использования ЦП в % за последний час.

Для вывода графика используется шкала: время по горизонтали с интервалом 5 минут и % использования CPU по вертикали со шкалой 0.5%.

Обновление графика происходит с интервалом минута. Для обновления вывода можно также использовать кнопку обновление справа вверху ЦМ:ДС.

Графики разных элементов отображаются разным цветом.

Справа от графика приведен список из последних используемых элементов контроля с указанным цветом вывода.

При подводе мыши к графику отображается значение использования ЦП для участка графика, внутри которого находится курсор.

Вывод ошибок на ЦМ:ДС

Наличие плиток над графиком в домашней странице свидетельствует о наличии ошибок, выявленных ЦМ.

Ошибки могут быть двух типов:

  • Ошибки разработчика при проектировании элементов в ЦН.

  • Ошибки, которые возникли в процессе эксплуатации.

Предварительное описание ошибки, выводится при подводе курсора к заданной плитке, при этом описание ошибки всплывает в плитке, ниже исходной. При нажатии на граф, размещенный справа вверху на исходной плитки, выводится страница мониторинга соответствующего элемента. На вкладке Основная содержится сводная информация по проблемам. Перейдя на вкладку Журнал и указав уровень логгера Error или Warning мы можем изучить описание этих записей. Подробнее см раздел 6.10.

Ниже графика слева приводится информация о работающих машинах, и количестве ошибок и предупреждений, при соответствующем нажатии мы проваливаемся на просмотр журнала.

Ниже графика справа информация о количестве работающих сервисов на машинах. При наличии ошибок или предупреждений ниже выводятся плитки по этим сервисам, при соответствующем нажатии мы “проваливаемся” на просмотр требуемого журнала.

Устранение ошибок при выводе ЦМ

Для устранения вывода плиток с ошибками на ЦМ:ДС:

  1. Исправьте ошибки в ЦН и примените новую конфигурацию.

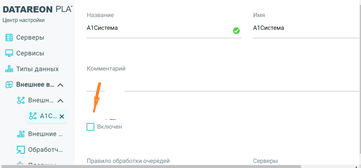

  2. В ЦН для требуемого элемента слева внизу отключите запуск этого элемента и примените новую конфигурацию:

../_images/image158.png

Чтобы отключить выполнение элемента в ЦМ:

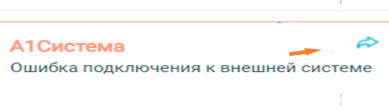

  1. Перейдите на вкладку мониторинга элемента, нажав на кнопку на плитке справа вверху :

../_images/image163.png

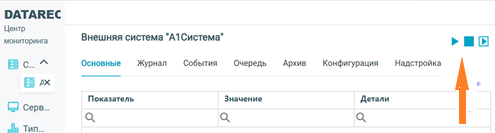

  1. На странице этого элемента нажмите на кнопку справа вверху :

../_images/image173.png

Примечание

Если после нажатия кнопки Stop, через некоторый промежуток времени нажать кнопку* Start (слева от кнопки**Stop*), то плитка с ошибкой вновь возникнет наЦМ:ДС, с запозданием до минуты.

Типы графиков отображения собираемой информации

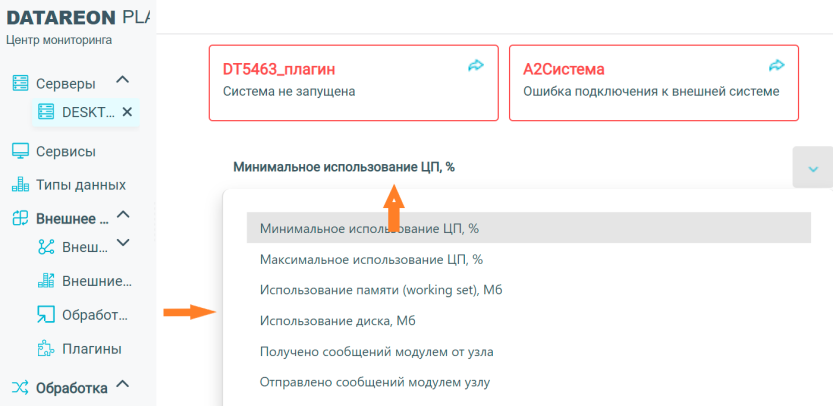

Для выбора другого типа графика надо кликнуть на строку с текущим именем графика в любом месте строки, будет выведен список доступных типов графиков:

../_images/image1811.png

Для выбора доступны следующие 38 типов графиков:

  • Использование памяти (working set), Мб;

  • Максимальное использование ЦП, %;

  • Использование памяти (working set), Мб;

  • Использование диска, Мб;

  • Получено сообщений модулем от узла;

  • Отправлено сообщений модулем узлу;

  • Получено сообщений от системы;

  • Отправлено сообщений в систему;

  • Получено ответных сообщений от системы;

  • Отправлено сообщений в систему без ожидания ответа;

  • Отправлено сообщений в систему с ожиданием ответа;

  • Выполнено классификаций, раз;

  • Выполнено извлечений характеристик, раз;

  • Процессов ушло в ожидание;

  • Процессов завершено успешно;

  • Процессов возобновлено;

  • Процессов поставлено в очередь;

  • Запущено определение функции, сообщений;

  • Успешно определена функция, сообщений;

  • Отношение текущей длины очереди для модуля процессов к максимально настроенной, %;

  • Количество запусков;

  • Количество остановок;

  • Количество перезапусков;

  • Процессов завершено с ошибкой;

  • Общее время исполнения, мс;

  • Суммарное время ожидания возобновления, мс;

  • Общее время ожидания в миллисекундах;

  • Загрузка ЦП всего, %;

  • Использование памяти всего, Мб;

  • Свободно памяти, Мб;

  • Свободно на используемом логическом диске, Гб;

  • Занято на используемом логическом диске, Гб;

  • Длина очереди к диску;

  • Процессов в ожидании возобновления;

  • Возобновленные успешно процессы;

  • Возобновленные по таймауту процессы;

  • Ожидающие старта процессы;

  • Выполняемые процессы.
