Категория

Категория представляет из себя тип данных с набором полей, атрибутов и шаблонов наименований. Поддерживается иерархическая структура категорий, при которой атрибуты родительской категории наследуются дочерними категориями.

Категория, присвоенная типу данных, позволяет динамически менять список заполняемых атрибутов в зависимости от выбранного экземпляра категории.

Рабочая область категории содержит вкладки Основные, Структура, Атрибуты, Объекты интерфейса, Портал. При установке флажка Сохраняемый тип данных отображаются дополнительные вкладки Параметры объекта и Шаблоны наименований.

Основные настройки

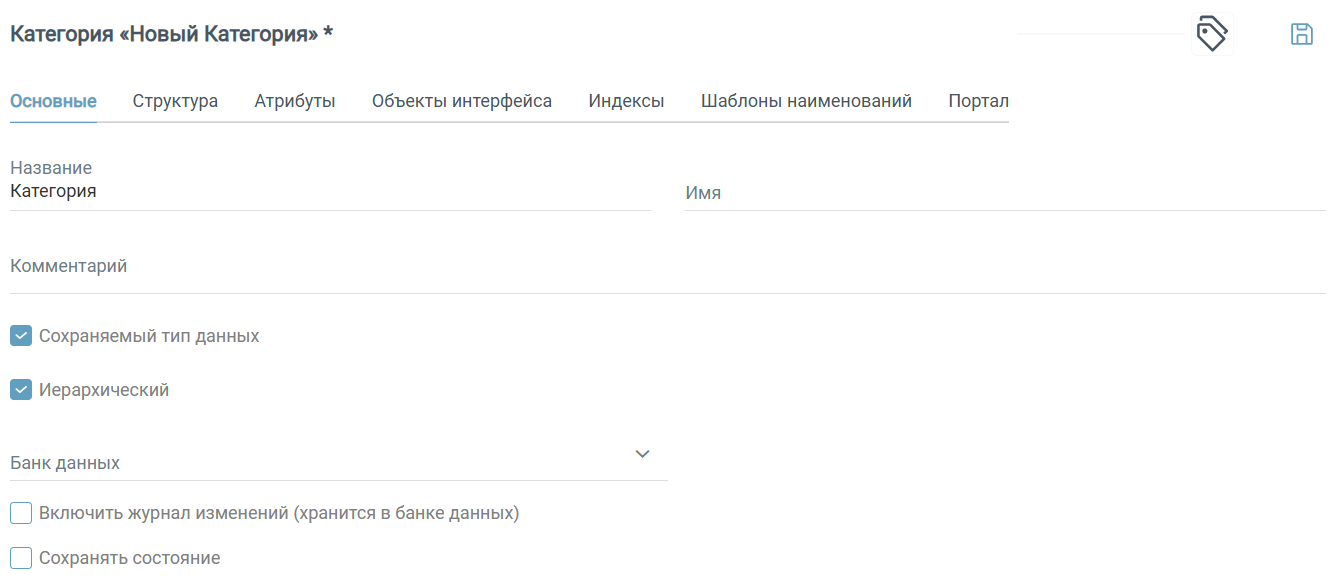

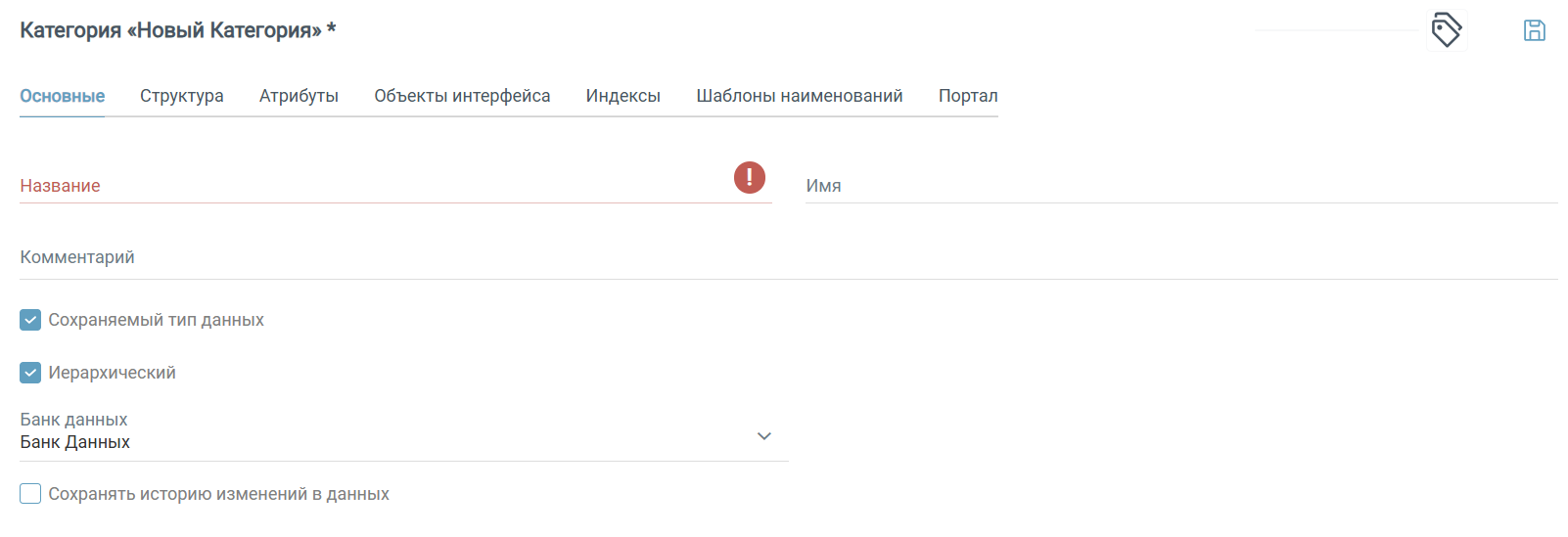

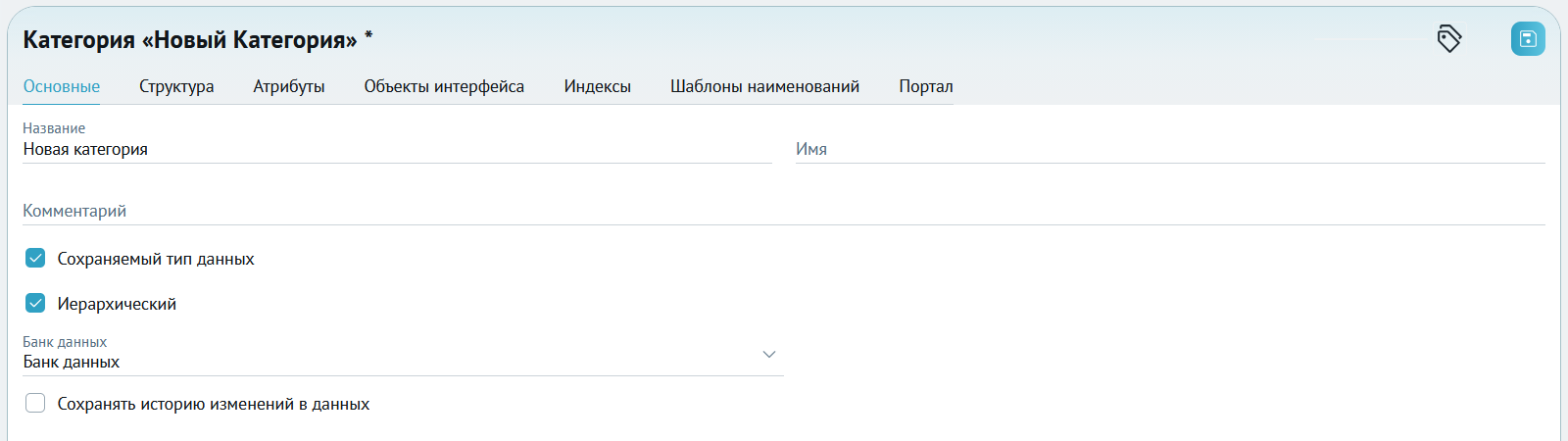

Вкладка Основные содержит следующие поля:

  • Название: название типа данных, обязательно для заполнения.

  • Имя: имя типа данных, необязательно для заполнения (заполняется автоматически из значения поля Название).

  • Комментарий: описание типа данных, необязательно для заполнения.

  • Параметр Сохраняемый тип данных. При включении параметра отображаются дополнительные вкладки Параметры объекта и Шаблоны наименований.

  • Параметр Иерархический. При включении параметра добавляется возможность указать родительские категории, атрибуты которых будут наследоваться данной категорией.

../../_images/datatype_cat1.png

Структура

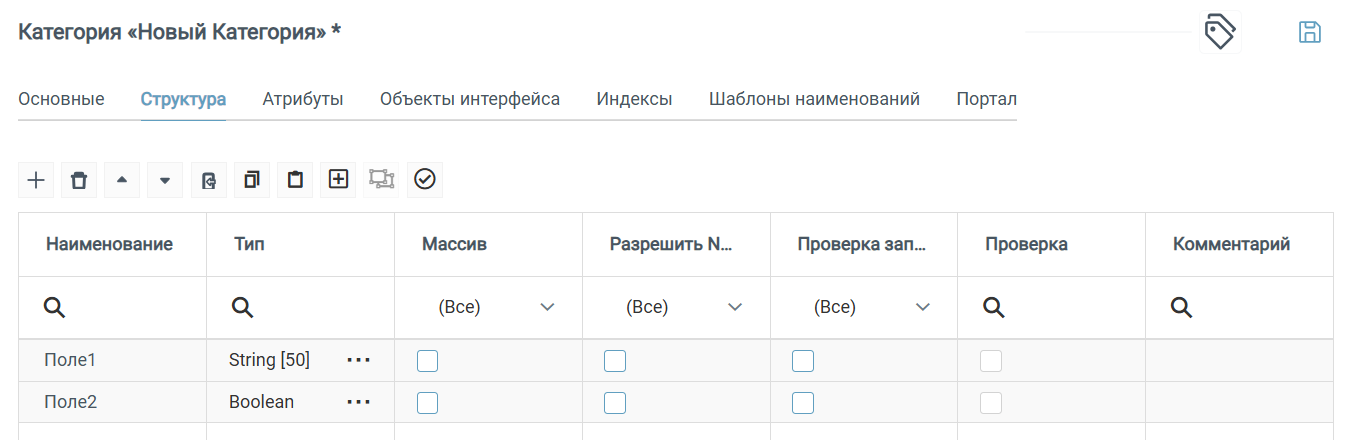

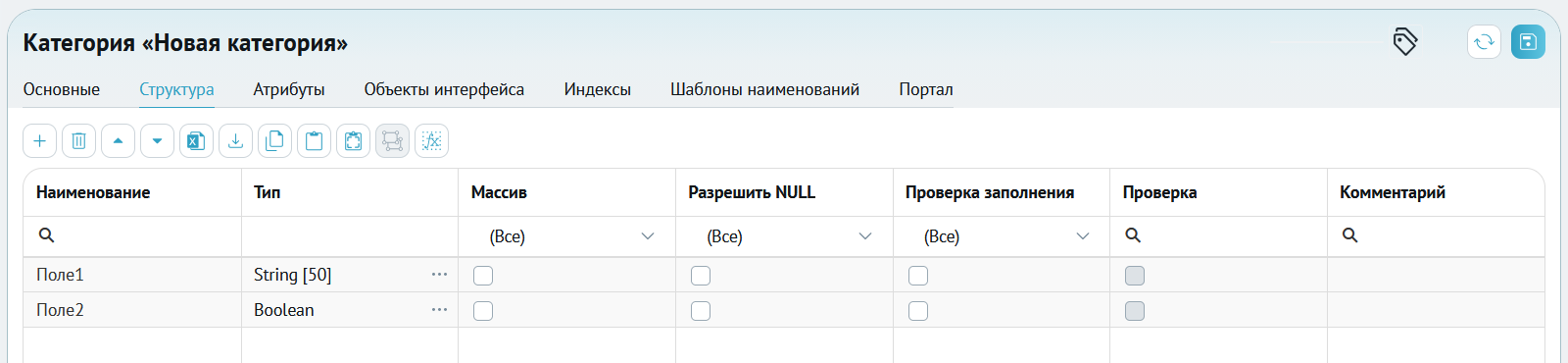

Вкладка Структура предназначена для работы с полями категории. Содержит панель функциональных кнопок и таблицу для отображения параметров полей аналогично типам данных. При добавлении категории типу данных, собственные поля категории недоступны типу.

Примечание

У каждой категории есть предопределенное системное поле «Наименование», не отраженное в ЦН.

../../_images/cat_structure.png

  • Наименование: наименование поля.

    Внимание

    В качестве наименования полей не следует использовать следующие значения: local, __value, LastException, CurrentProcessId, Count, Message, LinkType, BaseClass, Message_DataType, Message_Process, Message_Module, Message_Algorithm, Message_Source, OwnDictionary, OwnList, MessageBaseField, BaseClassUtils, Blob, ExpressionsUtils, IBankType, target, abstract, as, base, bool, break, byte, case, catch, char, checked, class, const, continue, decimal, default, delegate, do, double, else, enum, event, explicit, extern, false, finally, fixed, float, for, foreach, goto, if, implicit, in, int, interface, internal, is, lock, long, namespace, new, null, object,*operator*, out, override, params, private, protected, public, readonly, ref, return, sbyte, sealed, short, sizeof, stackalloc, static, string, struct, switch, this, throw, true, try, typeof, uint, ulong, unchecked, unsafe, ushort, using, using static, virtual, void, volatile, while.

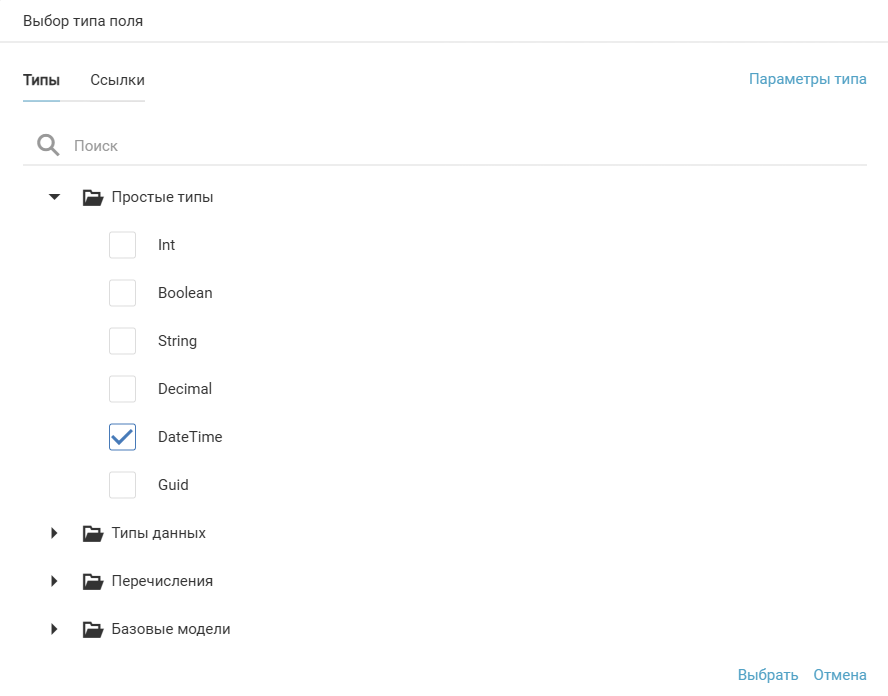

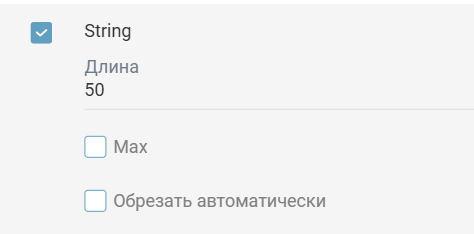

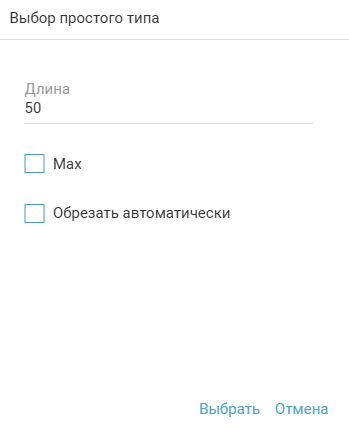

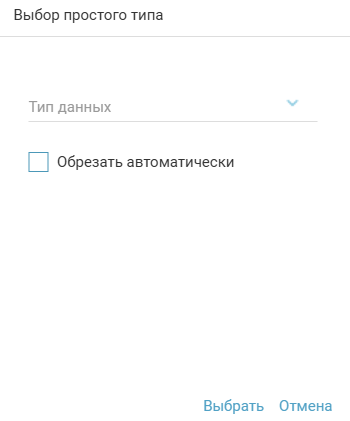

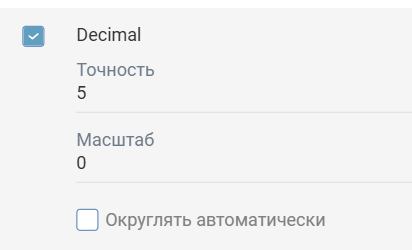

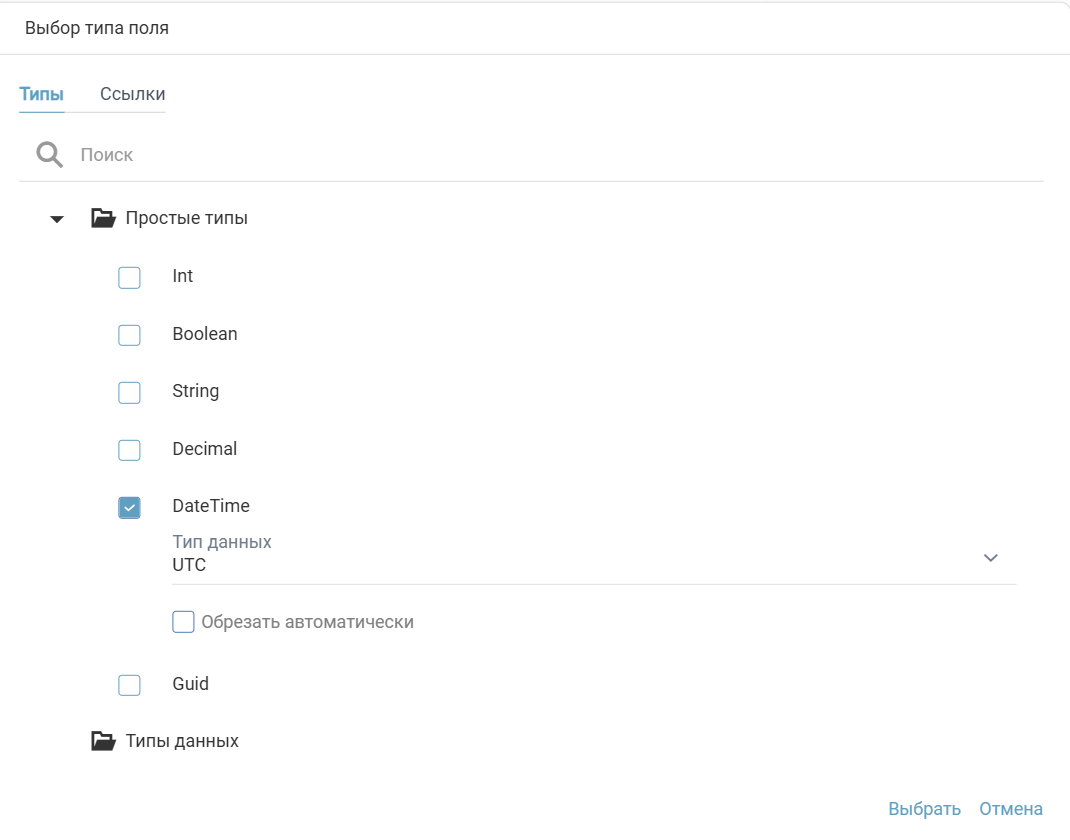

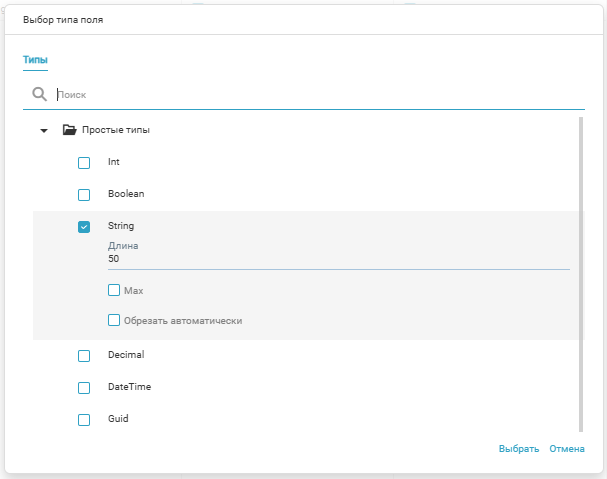

  • Тип: тип поля:

    ../../_images/datatype_field.png

    Примечание

    Иерархия типа поля допускает не более 10 уровней вложенности.

  • Массив: установите флажок, если предполагается использование массива.

    Внимание

    В типе данных допускается не более пяти полей-массивов. При попытке сохранить тип данных с большим количеством полей-массивов отобразится соответствующая ошибка.

  • Разрешить NULL: установите флажок, если предполагается использование нулевых значений.

  • Проверка заполнения: проверка на заполненность значений отмеченных полей. Проверяется, что значение поля отличается от значения по умолчанию для типа данных этого поля.

    Внимание

    Если для поля включена опция Разрешить NULL, то значением по умолчанию будет считаться NULL.

    Примечание

    В зависимости от типа данных выбранного поля сравнение идёт с различными значениями по умолчанию:

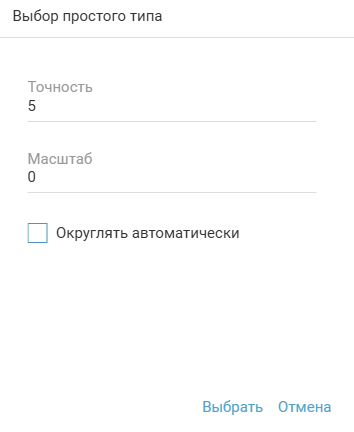

    • для типов Int и Decimal незаполненным считается значение 0.

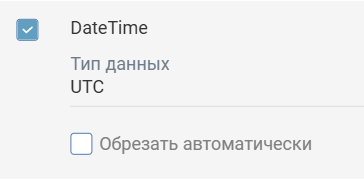

    • для типа DateTime незаполненными считаются значения 01-Jan-0001 00:00:00 и 01-Jan-1900 00:00:00.

    • для типа Guid незаполненным считается значение 00000000-0000-0000-0000-000000000000.

    • для типа String независимо от включения Разрешить NULL незаполненными считаются значения NULL, пустая строка или значение, состоящее только из пробелов.

    Примечание

    Проверка заполнения не доступна для булевых полей.

  • Проверка: флажок устанавливается автоматически в отношении полей, для которых выбрана функция проверки корректности введенного значения. Для получения списка доступных функций выделите необходимое поле и нажмите на кнопку Выбор функции для проверки.

    Примечание

    Функция проверки должна содержать один входящий параметр и возвращать исключение в случае неудачной проверки. Вызов проверки заполнения атрибутов выполняется с помощью метода Check.

  • Комментарий: комментарий к полю.

Для создания новой структуры нажмите на кнопку + (Добавить поле). В таблице структуры будет добавлена строка нового поля.

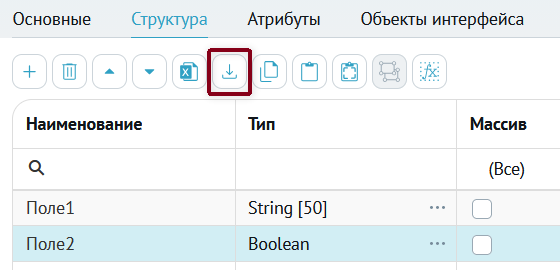

На вкладке присутствует функциональность импорта метаданных из внешних источников (из систем 1С, СУБД, а также файлов swagger, wsdl, xml и json). Для этого нажмите на кнопку меню Импорт метаданных.

../../_images/ext_dt_6.png

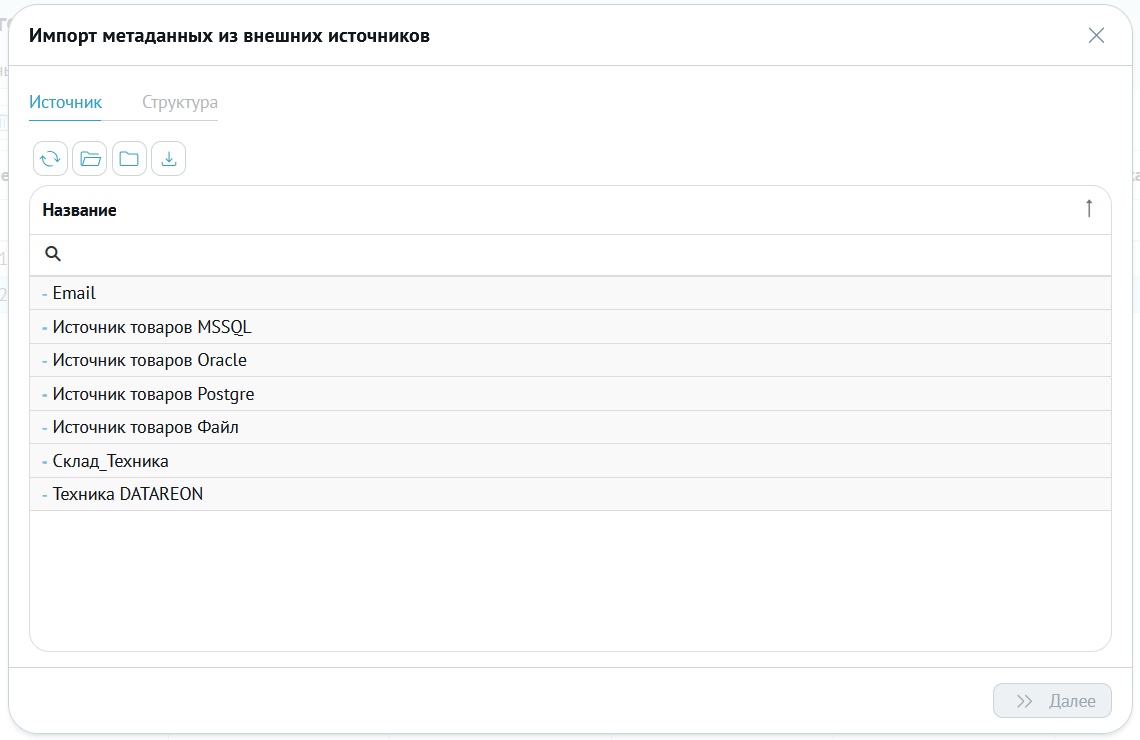

В открывшемся всплывающем окне укажите внешний источник импорта данных и нажмите на кнопку Далее.

../../_images/ext_dt_7.png

Система произведет загрузку структуры из внешнего источника. Выберите требуемую структуру и нажмите на кнопку Ок.

Атрибуты

Вкладка Атрибуты предназначена для работы с атрибутами категории. Содержит панель функциональных кнопок и таблицу для отображения атрибутов аналогично вкладке Структура.

При заполнении экземпляра категории есть возможность указать для его атрибутов параметр необходимости заполнения (enabled). В зависимости от значения этого параметра у записей типа данных с этим экземпляром категории будет доступен или не доступен данный атрибут.

Также есть возможность указать значение для атрибутов экземпляра категории. В дальнейшем при заполнении типа с этой категорией указанное значение будет предлагаться в качестве значения по умолчанию, но может быть перезаписано для конкретного экземпляра типа.

Объекты интерфейса

Вкладка Объекты интерфейса содержит список объектов интерфейса Портала, связанных с категорией. Вкладка используется для создания конфигураций объектов и их быстрого размещения на Портале.

Рабочая область вкладки содержит панель функциональных кнопок и таблицу конфигураций объектов, у которых значение параметра refId совпадает со значением EntityId выбранного типа данных.

Функциональность кнопок Добавить, Редактировать, Удалить и Обновить совпадает с аналогичными кнопками в разделе Конфигурации объектов.

С помощью кнопки Добавить меню на портал объект типа BlazorMenu будет размещен на Портале. При отсутствии готового объекта BlazorMenu соответствующий объект будет создан. При этом в соответствующий пункт меню будет подставлен табличный объект интерфейса, либо будет подставлен созданный объект типа GridElementContent. Итоговый пункт меню будет добавлен на Портал.

С помощью кнопки Добавить выбранный объект конфигурации на портал размещается готовое представление на Портале. При отсутствии объекта конфигураций типа BlazorMenu будет создан соответствующий объект с выбранной конфигурацией и добавлен на Портал. Если конфигурация типа BlazorMenu присутствует, конфигурация объекта будет заменена на выбранную, после чего объект будет добавлен на Портал.

Примечание

При генерации меню Портала для типа используются привязанные к типу конфигурации объектов.

Параметры объекта

Вкладка Параметры объекта доступна только для сохраняемых категорий. Содержит настройки хранения аналогичные типам данных.

Примечание

Категория и связанные с ней сохраняемые типы данных и категории должны храниться в одном банке данных.

Шаблоны наименований

Вкладка Шаблоны наименований доступна только для сохраняемых категорий. Позволяет настроить шаблоны, использующие в своём составе атрибуты категории. Значения шаблонов категории могут использоваться в шаблонах наименований типов с данной категорией.

Шаблон категории хранится в банке данных в экземпляре категории аналогично значениям собственных полей, имеет тип String и размерность 150. В шаблоне категории могут использоваться только атрибуты самой категории и статичные вставки (буквы, цифры, спецсимволы).

Правила заполнения шаблонов категорий:

  • При добавлении значения из атрибута простого типа используется формат %ИмяКатегории.ИмяАтрибутаПростого%.

  • При добавлении значения из атрибута типа ссылка используется формат %ИмяКатегории.ИмяАтрибутаСсылки.ИмяПоля% , где поле ИмяПоля имеет простой тип и не является массивом.

  • При использовании спецсимвола % его необходимо экранировать с помощью символа ^. Остальные статичные вставки не требуют экранирования.

Пример значения шаблона категории:

%ИмяКатегории.ИмяПоля1% %ИмяКатегории.ИмяАтрибутаСсылки.ИмяПоля% 100^% качество

Портал

Вкладка Портал позволяет работать с конфигурацией типа данных на Портале. Описание вкладки доступно в разделе Тип данных.
