Цепочка событий

В разделе меню Цепочка событий отображаются события, происходящие с сообщением, такие как получение и отправка.

../../_images/events_1.png

В рабочей области раздела возможно отображение оперативных и архивных событий; также присутствует режим отображения только оперативных событий.

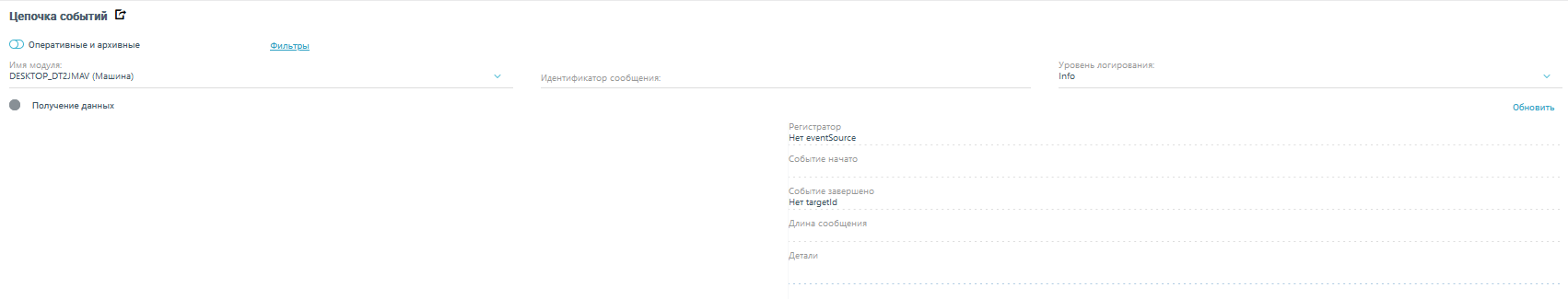

Фильтрация отображения событий возможна по следующим критериям:

  • Временной интервал события (ссылка Фильтры)

  • Имя модуля

  • Идентификатор сообщения

  • Уровень логирования:

    • Fatal

    • Error

    • Warning

    • Info

    • Debug

    • Verbose

    ../../_images/events_2.png

Просмотр цепочки событий

Для графического представления пути передачи и обработки сообщения в Платформу автоматически строится Цепочка событий. Цепочка событий представляет собой блок-схему этапов передачи сообщения с возможностью просмотра подробной информации о событии. На вертикальной оси блок-схемы отображается время события, на горизонтальной оси отображены сервисы Платформы, участвующие в событии:

../../_images/image1161.png

Просмотр цепочки событий доступен в Центре мониторинга и администрирования из журнала События. По нажатии на событии, относящемуся к рассматриваемому сообщению, открывается подробная информация о событии. В окне подробной информации справа вверху есть значок графа. По нажатии на значок графа откроется цепочка событий конкретного сообщения:

../../_images/image1171.png
../../_images/image1181.png

В некоторых блоках в левом верхнем углу активен значок информации. После наведения на значок информации отображается краткая информация о событии:

../../_images/image1191.png

Для Цепочки информации работает фильтр по уровню логирования:

../../_images/image120.png

События, регистрируемые в банке данных

Тип события Write для Банка данных

Если процесс содержит шаг Запись объекта, то в цепочке событий будет отображено событие типа Write.

Пример:

../../_images/image1211.png

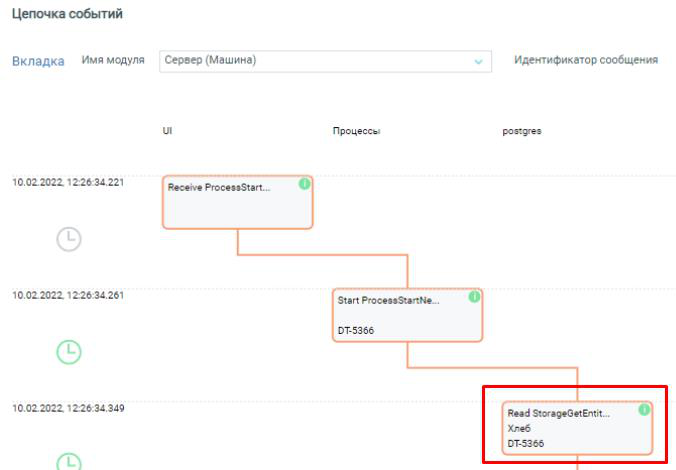

Тип события Read

Если процесс содержит шаги Поиск, Получение объекта, Получение Объектов, то в цепочке событий будет отображено событие типа Read.

Пример:

../../_images/image1222.png

Тип события Delete

Если процесс содержит шаг Удаление, то в цепочке событий будет отображено событие типа Delete.

Пример:

../../_images/image1231.png

Тип события Query

Если процесс содержит шаги Запрос, Запрос значений, Запрос объектов, то в цепочке событий будет отображено событие типа Query.

Пример:

../../_images/image1241.png
